JB-QG-CH9000聯動型火災報警控制器消防維保應了解的特點及參數

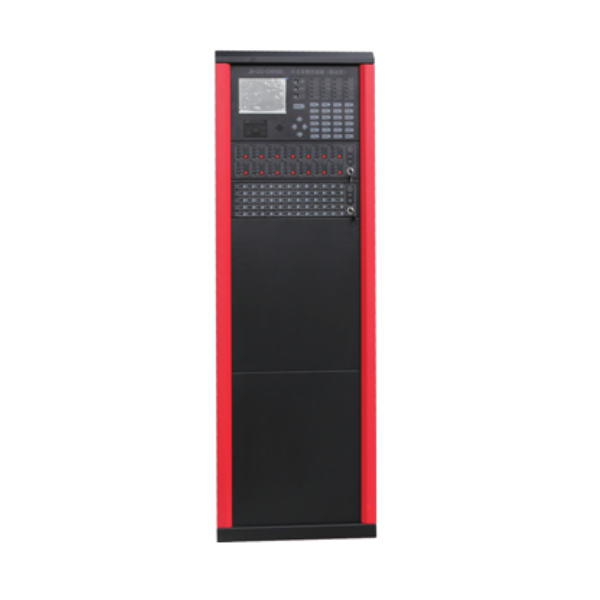

一、JB-QG-CH9000火災報警控制器（聯動型）概述

JB-QG-CH9000火災報警控制器（聯動型）是西核彩橋推出的新一代火災報警控制器，控制器具有火災報警、消防聯動控制功能，滿足工程設計及應用的各項監控及聯動需求。

該火災報警控制器可與西安盛賽爾公司和本公司生產的探測器、按鈕、模塊、聲光警報等產品配套使用，組成配置靈活的報警聯動一體化控制系統，特別適合大、中型火災報警及消防聯動一體化控制系統的應用。
二、JB-QG-CH9000火災報警控制器（聯動型）性能特點

◎可靠性高：控制器采用多微處理器并行處理方式，-多可以管理24個總線回路共計4752個總線制報警、聯動點。可配接10塊總線手動控制盤或多線聯動控制盤。各總線設備、多線設備均配置獨立的DC-DC電源模塊，保證各總線之間互不影響，提高了系統的可靠性。

◎彩色顯示界面：控制器采用800×600點陣彩色液晶顯示器，采樣窗口化菜單式命令，不同類信息顯示劃定在不同區域內，采用不同窗口顏色，界面清晰易懂、方便直觀，通過簡單的操作就可實現系統提供的多種功能。

◎模塊化設計和多種功能配置選擇：控制器采用模塊化設計思路，配置靈活方便，通過調整接入的回路卡數實現設備容量配置；若接入通訊卡和聯網卡，系統還可以連接火災顯示盤、圖形顯示裝置、滅火控制設備以及與其它火災報警控制器聯網，還可提供標準的報警通信接口。

◎配備總線手動控制盤和多線聯動控制盤：控制器可-多配接10塊總線手動控制盤或多線聯動控制盤，單盤容量分別為60點和14點。通手動操作總線制聯動設備和多線制聯動設備的啟動和停止，通過設置編程實現電平驅動或脈沖驅動方式。

◎可配滅火控制器：控制器可配接10臺我公司生產的滅火控制器，接收滅火控制器的啟動滅火、延時等待、驅動打閥、氣體噴灑等滅火狀態，也可通過控制器進行氣體滅火控制器的聯動控制操作。

◎操作靈活方便：控制器所有編程操作均可通過離線計算機編程，使用U盤進行下載配置。火災報警控制器的報警記錄也可通過U盤讀出。編程操作集成了拼音輸入法，方便漢字與字符的錄入。

◎聯動報警矩陣編程：控制器聯動矩陣編程采用兩種通配符號，通過簡單的聯動矩陣設置可實現大多數工程設計的需要，降低了操作人員的工作量。

◎火災聲警報與應急廣播交替播放：控制器滿足-新的消防設計規范，同時連接聲光警報器和應急廣播的系統，可實現當有火災報警信號發生時，火災聲警報與消防應急廣播將交替循環播放。
三、JB-QG-CH9000火災報警控制器（聯動型）技術參數
型號     JB-QG-CH9000
名稱     火災報警控制器（聯動型）
品牌     西核彩橋
類型     立柜式
環境溫度     0~40℃
相對濕度     ≤95%RH
工作電壓     AC220V 50Hz
備用電池     DC12V/20aH（2節）
報警電流電壓     3A/24V
聯動電流電壓     3A/24V（與報警電源獨立隔離）
單機-大回路     24回路（12塊回路板）
單回路-大容量     198
回路線制     總線制，支持樹杈式接線
繼電器觸點容量     2A/30VDCV或1A/125VAC
總線手動控制盤     10臺
多線聯動控制盤     10臺
火災顯示盤     -大64臺
氣體滅火控制器     -大10臺
主機組網     -大64臺，可與CH8000、CH8800、CH9000聯網
通訊     回路通訊總線、485通訊總線距離均不應不大于1500m
      通過聯網卡實現外部通訊，提供RS232、RS485、RJ45網絡接口
編程     支持在線、離線編程操作，通過U盤進行上傳、下載配置
圖形顯示     支持FireAlarm 8000消防控制室圖形顯示裝置
特殊機型     可定制琴臺式
配接總線盤     CH9601
配接多線盤     CH9605
配接電源     DY9010
回路線纜     導線建議采用ZR-RVS-2*1.5mm2以上雙絞線
