消防主機維修JB-LTZ-YKS4064A聯動火災報警控制器維修須知

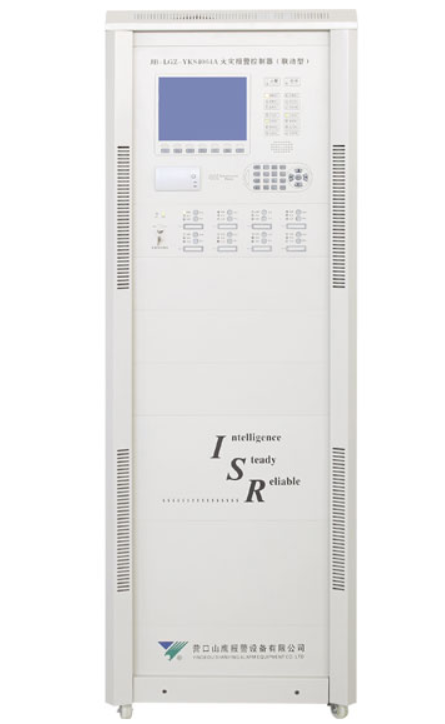

一、JB-LTZ-YKS4064A火災報警控制器(聯動型)概述

本控制器是我公司充分調研消防市場需要，吸收國內外消防系統的先進理念，依照國標GB4717-2005﹑GB16806-2006的要求和精神，設計的新一代報警聯動一體化控制器。
采用模塊化設計思想，具有功能強、容量大、配置靈活的特點。采用大屏幕液晶和微型打印機，可顯示和打印系統所有報警、故障及操作的漢字信息。具有靈活、簡潔的現場編程功能，適應不同工程的要求。可與我公司的其它產品配套使用，組成完備的報警聯動一體化控制系統。特別適合消防工程的應用。

二、JB-LTZ-YKS4064A火災報警控制器(聯動型)主要功能及特點
火災報警﹑聯動控制﹑區域顯示功能
報警、聯動回路兩總線無極性，可連接32塊回路板，每塊回路板2個回路，每個回路254點，總計可達到16256點。聯動控制集總線、多線控制于一身，另外包括火警信號輸出﹑警鈴信號輸出等。通過火災顯示盤（回路信號總線、RS485總線）可顯示相應區域器件的報警情況。
監管功能
通過監管部件可完成一些非火災報警的功能，例如：通過防盜接口可連接防盜探測器。
配套設備
通過RS485接口可連接多線盤﹑手動盤﹑廣播盤﹑滅火盤﹑火災顯示盤﹑電話盤等設備，RS485設備總數為99臺。可以構成一個完整、實用的報警聯動控制系統。
聯網功能
提供外部CAN接口，可以與其它控制器或CRT管理系統組成網絡。也可以通過此接口控制其它網絡設備或加入到其它系統中。
打印功能
微型熱敏打印機實時打印報警信息，可打印全部信息或只打印火警信息或只打印聯動信息。
歷史記錄存儲
各種報警及操作信息均有詳細的記錄，全部記錄、火警記錄、聯動記錄分別存儲，各為999條。
檢測探測器的應用環境
可實時讀取探測器監視范圍內的采樣數據，既可以采樣單點數據又可以采樣回路數據，便于分析和比較。這項功能對于了解探測器的工作環境和自身的工作狀態有很大的幫助。
調試、測試功能
通過分析單點及回路電流，了解單個回路器件及整個回路運行的穩定性。另外，每塊回路板專門設有一個編碼接口，用于回路器件的編碼。自動登陸功能可以快速的登記所有回路連接的器件。

三、JB-LTZ-YKS4064A火災報警控制器(聯動型)技術指標
1使用環境
工作溫度：0～50℃儲存溫度：-25℃～70℃相對濕度：≤92%
2工作電壓
主電：AC220V（-15%～+10%）50Hz
備電：兩節12V/38Ah蓄電池
3結構尺寸（長×寬×高）
柜式：610mm×500mm×1815mm
4線制及布線要求
回路總線：2線制，連接線截面積≥1.0mm²，要求回路線路電阻≤30Ω；
RS485火災顯示盤：4總線（RS485通訊+﹑-，電源DC24V﹑GND），通訊線采用雙絞線，電源線截面積≥1.0mm²。當區顯數量大于10臺時，需由外部電源供電；
多線聯動控制盤與多線模塊間：每路2線制（+，-），連接線截面積≥0.75mm²。
